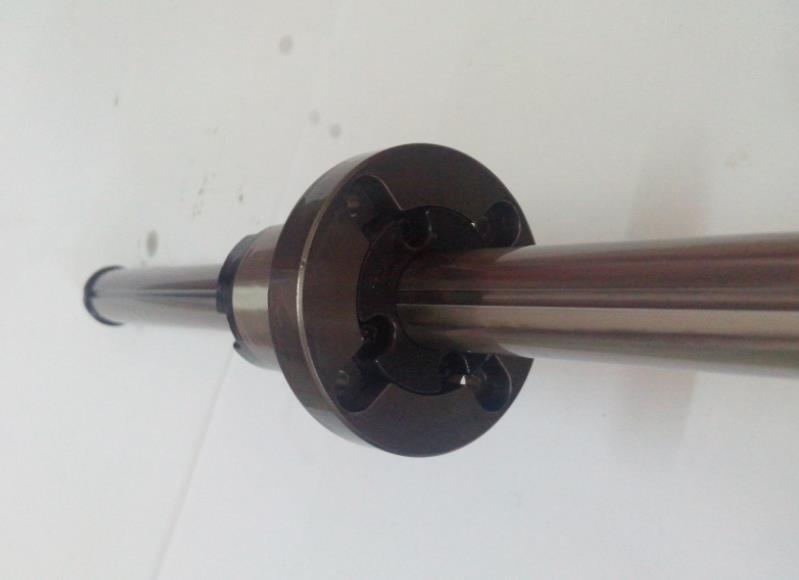

滾珠花鍵軸是一類創新的線性運動系統，其準確的線性運動和扭矩的傳輸都是利用滾珠完成的。此外，滾珠花鍵(軸)與一般花鍵更大的區別是能夠?qū)我宦菽甘┘宇A(yù)壓，于是，此種花鍵更能適用特別要求，如振動、負載沖擊、高精度定位、高速運動等。滾珠花鍵有兩列滾珠，呈180°對稱分布，能夠保證花鍵軸螺母做準確運動。

一、結構和特性

1、高扭矩傳輸

滾珠花鍵(軸)上有兩條經過研磨，能夠與滾珠搭配的半圓形槽，當扭矩施加在花鍵軸或螺母上時，兩列滾珠能夠自動調節轉動中心，均勻調整扭矩。

2、高負載、長壽命

滾珠花鍵(軸)擁有直線軸承的性能指標，也可以擁有承受高徑向負載和其他負載的能力，花鍵軸不但緊湊，還可以在高負載高扭矩的條件下，擁有可靠的安全性能和較長的使用壽命。

3、零間隙

滾珠花鍵(軸)能夠更大程度減小旋轉方位的間隙(角間隙)。在需要的狀況下，能夠利用對螺母施加預壓將角間隙調整到零，從而提高滾珠花鍵的整體剛性。

二、精度

本滾珠花鍵(軸)的加工精度符合JISB1193標準。分為3個級別——普通級(無標記)，H和精P。精度等級包含在型號中，表中還包括軸端加工的精度等級狀況以及其他特別要求的精度查詢。

三、預負載

在特別要求高剛性和旋轉方位定位時，花鍵需要預負載，平均預負載值是負載的1/2~1/3，但是預負載值的選擇還應考慮在有振動或脈沖負載時花鍵軸的使用壽命，尤其要考慮高剛性因素。

花鍵承受的預負載是根據徑向負載計算出來的，如果預負載超出了高預壓值，請與我司聯系。

四、使用注意事項

1、本滾珠花鍵(軸)的承受環境溫度為120℃，使用環境溫度為100℃，如果超過100℃，選型時請詢問我司。

2、本滾珠花鍵(軸)能夠利用調整螺母與軸的搭配來達到較高的精度，當花鍵安裝使用時，應注意螺母和軸的轉動方位及滑動方位。

3、一根軸上使用2個或更多螺母時，需要在外部固定的旋轉方位上使用2個或更多的鍵，螺母上鍵槽的位置就應該是平行的。

五、裝配

1、搭配

本滾珠花鍵(軸)的螺母和安裝孔使用過盈配合(J7)，如果對精度和剛性特別要求不高，可使用間隙配合(H7)。

2、安裝

花鍵螺母在向安裝孔安裝時，請使用專用工具，以免螺母變形導致運行不暢。

在向花鍵螺母內安裝花鍵軸時，為防止螺母內滾珠脫落，請先確認軸上的滾珠槽、螺母內的滾珠以及螺母上的密封導向等的位置正確。
